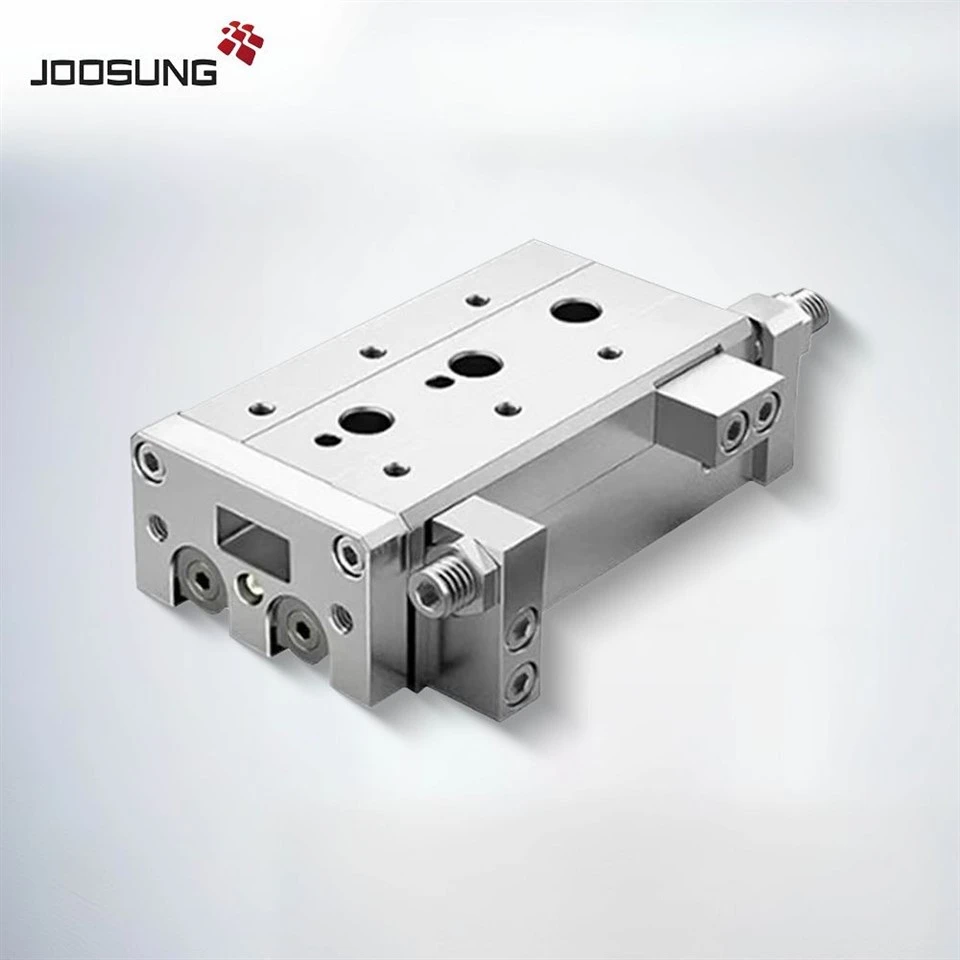

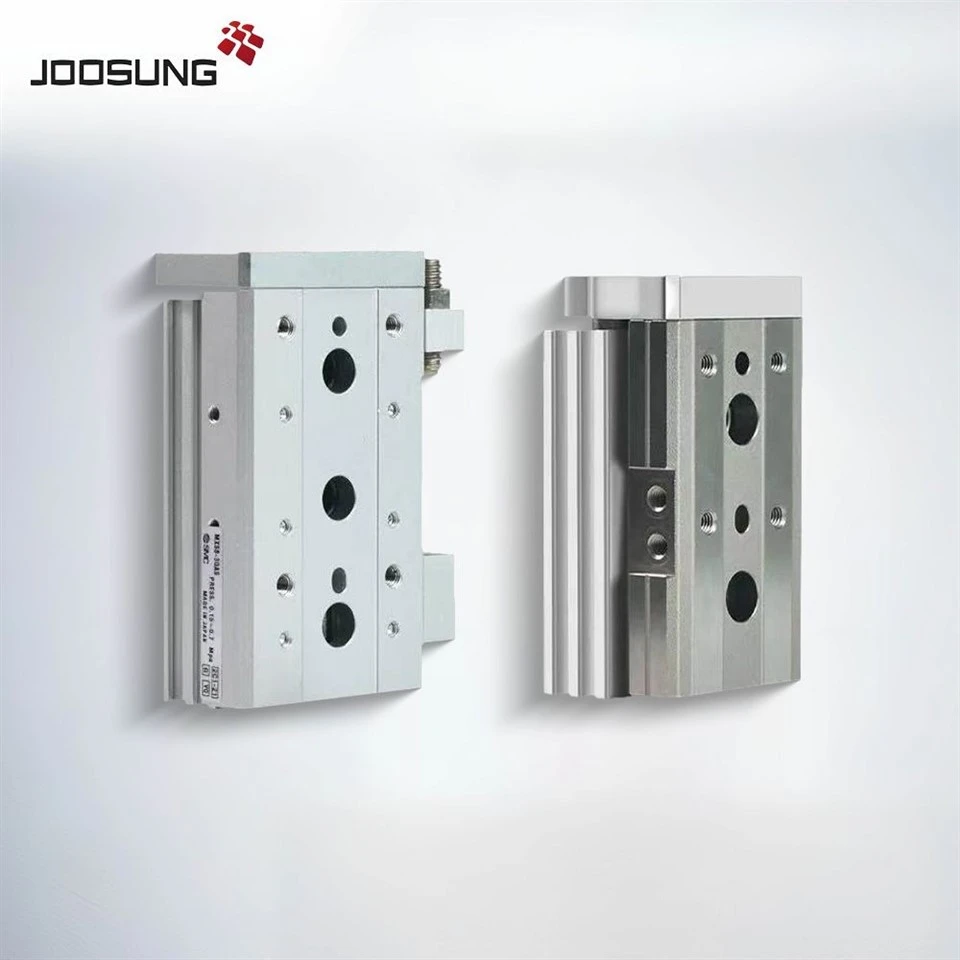

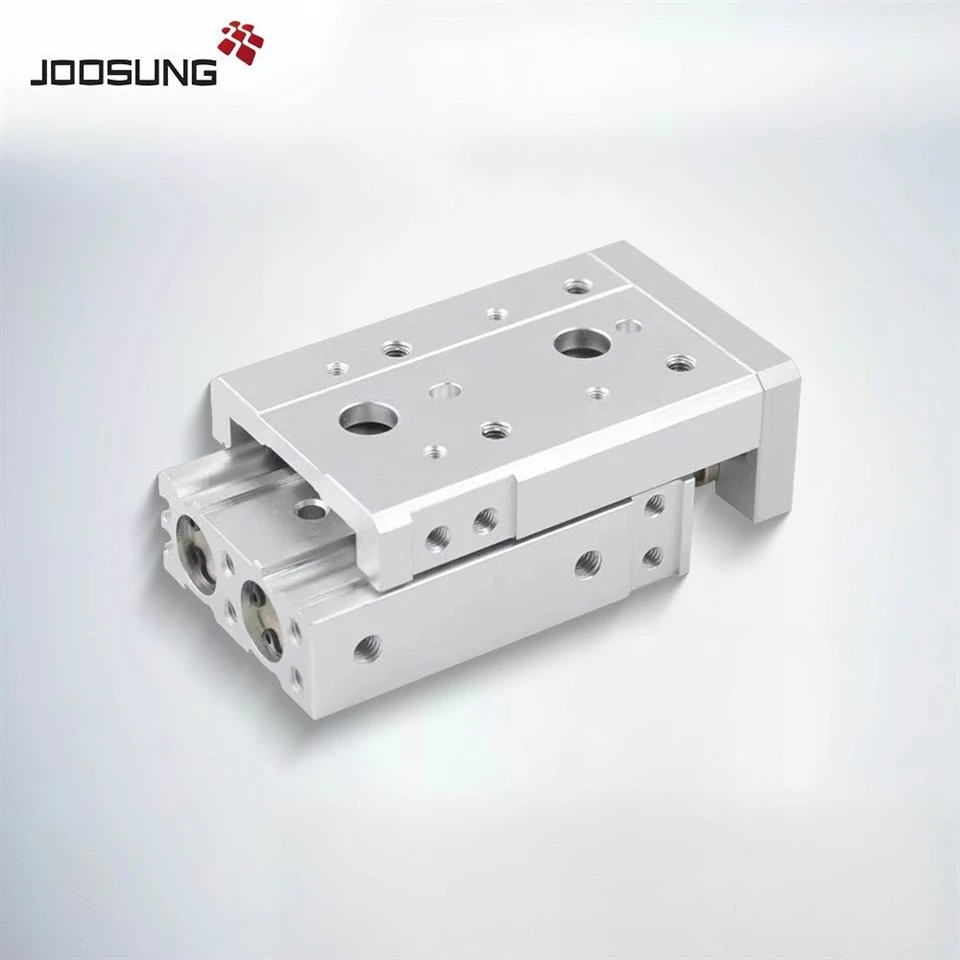

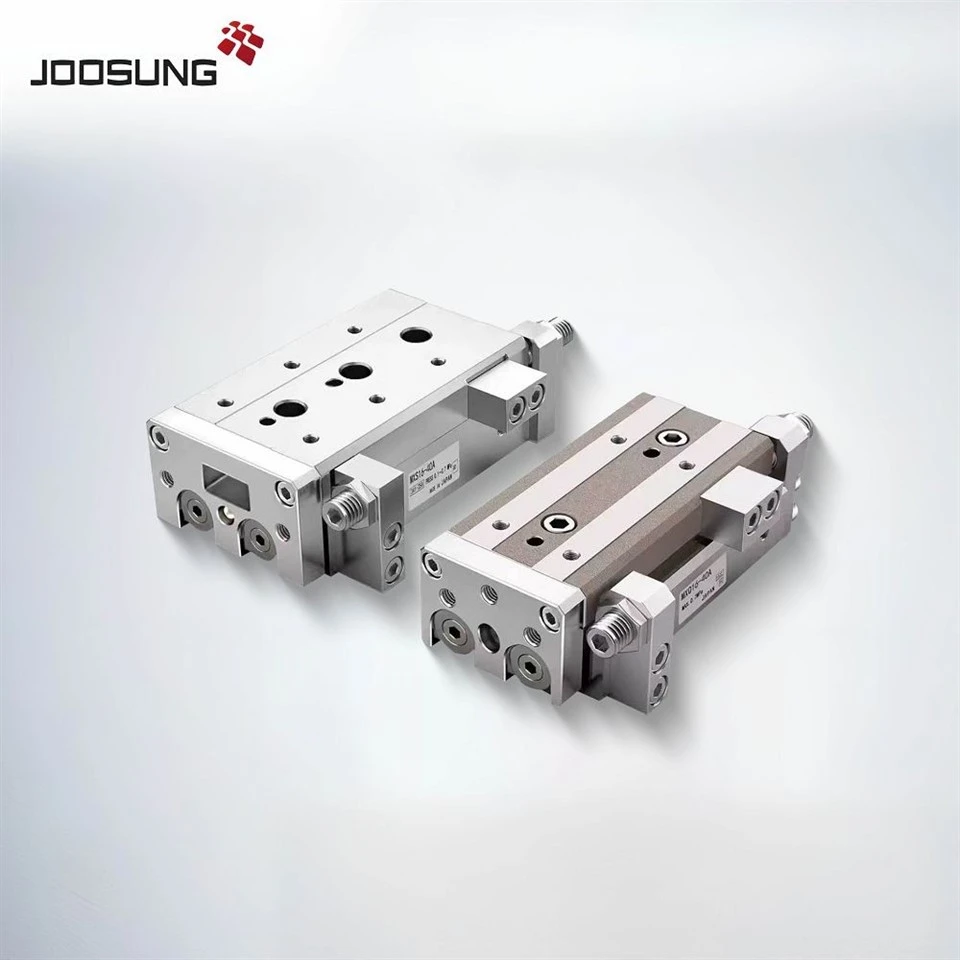

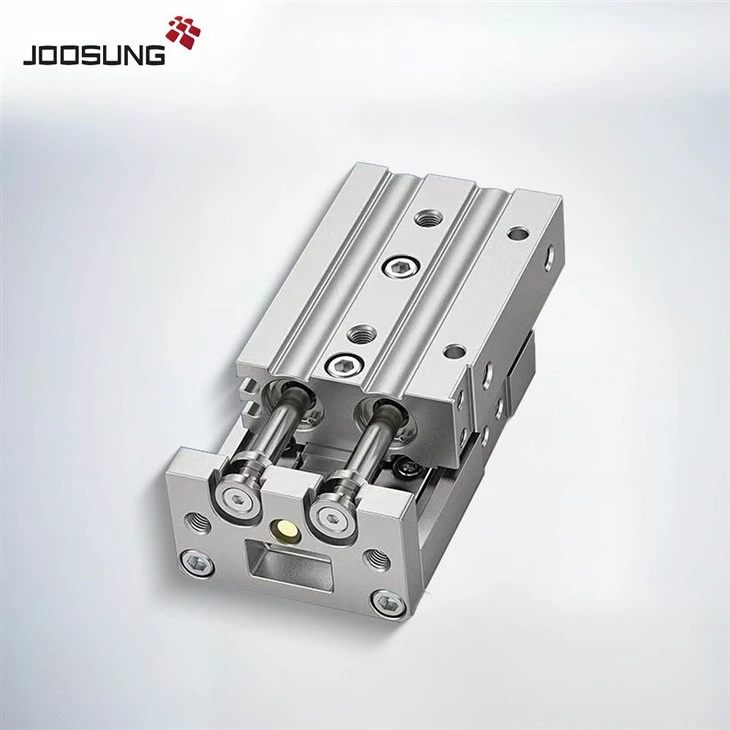

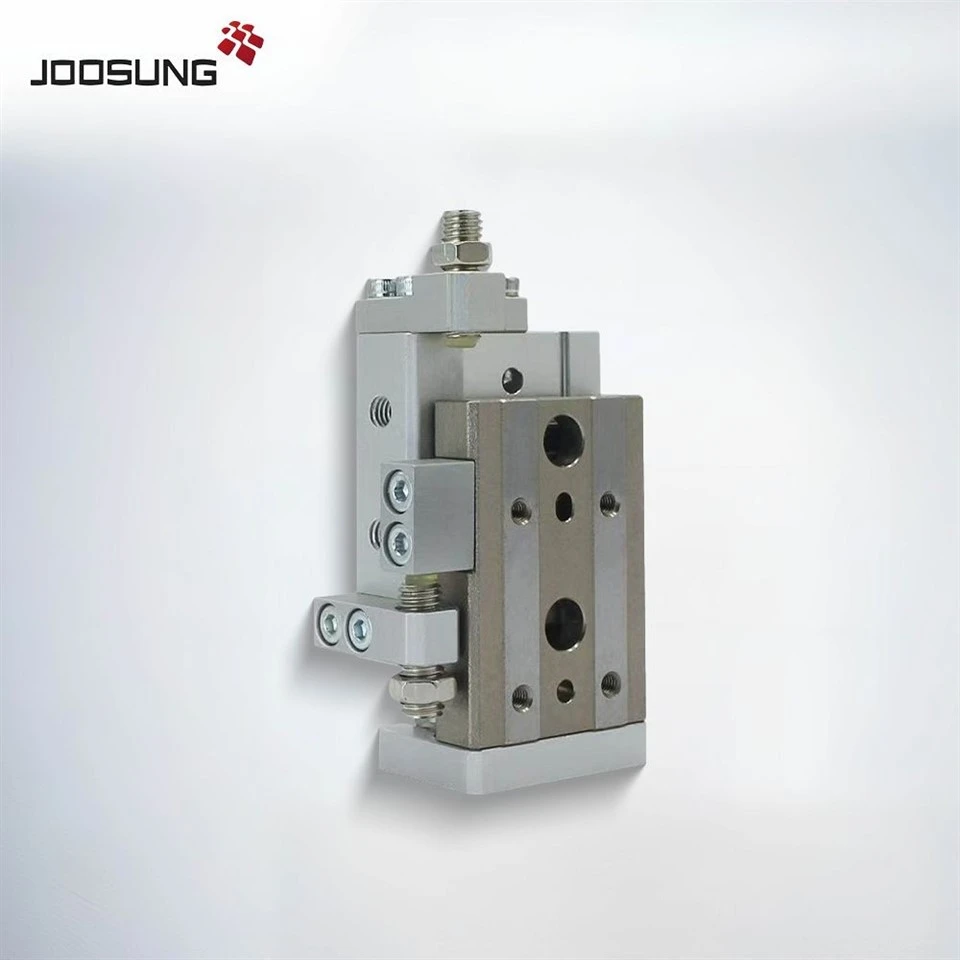

IlSerje MXQ Slide Tabella Ċilindru Pnewmatikuhuwa anAttwatur iggwidat ultra-kompattinġinerija għalMozzjoni lineari ta 'preċiżjoni għoljaf'ambjenti ta 'awtomazzjoni ta' spazju limitat. Tintegra agwida tal-ballun lineari li tirriċirkulau aSistema tal-pistunifi ħdan akkomodazzjoni ta 'profil eċċezzjonalment baxx, li tipprovdiRiġidità superjuri, ripetibbiltà għolja, uKapaċità ta 'tagħbija eċċellenti.
B'differenza minn ċilindri tipiċi ta 'virga doppja,Mxq slide tabella tuża sistema ferrovjarja lineari, li jiżguraL-ebda diflessjoni taċ-ċilindruanke taħt tagħbijiet laterali jew offset. Iddisinjat biex jimminimizza l-ispazju tal-immuntar, MXQ jintuża ħafna fiImmaniġġjar tas-semikondutturi, unitajiet ta 'spezzjoni, linji ta' assemblaġġ ta 'preċiżjoni, u sistemi oħra ta 'awtomazzjoni ta' teknoloġija għolja li jeħtieġuKontroll tal-moviment fin f'żoni ristretti.
|
Kif Tordna MXQSerje Ċilindru Pnewmatiku |
|||
|
Mxq |
12 |
30 |
Za |
|
Daqs tat-Torsijiet |
Stroke taċ-ċilindru |
Z: mingħajr aġġustatur |
|
|
6 |
10,20,30,40,50 |
Za: tapp tal-metall bil-bumper |
|
|
8 |
10,20,30,40,50,75 |
Zb: tapp tal-metall bil-bumper |
|
|
12 |
10,20,30,40,50,75,100 |
Zc: tapp tal-metall bil-bumper |
|
|
16 |
10,20,30,40,50,75,100 |
ZD: tapp tal-gomma |
|
|
20 |
10,20,30,40,50,75,100 |
Ze: tapp tal-gomma |
|
|
25 |
10,20,30,40,50,75,100 |
ZF: tapp tal-gomma |
|
Tfittex aĊilindru tal-mejda tal-pjastra kompatta u ta 'preċiżjoni għoljaGħas-sistema ta 'awtomazzjoni tiegħek?
IlMxqSerje Ċilindru PnewmatikujoffriDisinn li jiffranka l-ispazju, Reżistenza eċċellenti għat-tagħbija tal-ġenb, uGwida lineari lixxa u preċiżagħal applikazzjonijiet kritiċi.
Ikkuntattjana issaGħall-MxqSkeda tad-dejta, mudelli CAD 3D, u kwotazzjoni mfassla appostaGħall-proġett ta 'awtomazzjoni li jmiss tiegħek!
|
Speċifikazzjonijiet |
||||||
|
Daqs tal-Bor (mm) |
6 |
8 |
12 |
16 |
20 |
25 |
|
Daqs tal-port tal-pajpijiet |
M3x0.5 |
M5x0.8 |
RC 1/8, NPT 1/8, G 1/8 |
|||
|
Fluwidu |
Arja |
|||||
|
Azzjoni |
Aġir doppju |
|||||
|
Pressjoni operattiva |
0.15 sa 0.7 MPa |
|||||
|
Pressjoni tal-prova |
1.05MPa |
|||||
|
Temperatura ambjentali u fluwidu |
-10 sa 60ċ |
|||||
|
Firxa tal-veloċità operattiva |
50 sa 500 mm / s |
|||||
|
Kuxxin |
Bumper tal-gomma (standard, tapp tal-gomma) |
|||||
|
Lubrikazzjoni |
Mhux lube |
|||||
|
Swiċċ awtomatiku (mhux obbligatorju) |
Swiċċ tal-Auto Reed (2-wajer, 3-wajer) |
|||||
|
Mudell tas-Serje |
Mudelli disponibbli |
|
Serje MXQ6 |
MXQ6-10, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50 |
|
Serje MXQ8 |
MXQ8-10, MXQ8-20, MXQ8-30, MXQ8-40, MXQ8-50, MXQ8-75 |
|
Serje MXQ12 |
MXQ12-10, MXQ12-20, MXQ12-30, MXQ12-40, MXQ12-50, MXQ12-75, MXQ12-100 |
|
Serje MXQ16 |
MXQ16-10, MXQ16-20, MXQ16-30, MXQ16-40, MXQ16-50, MXQ16-75, MXQ16-100, MXQ16-125 |
|
Serje MXQ20 |
MXQ20-10, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-75, MXQ20-100, MXQ20-125, MXQ20-150 |
|
Serje MXQ25 |
MXQ25-10, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-75, MXQ25-100, MXQ25-125, MXQ25-150 |
