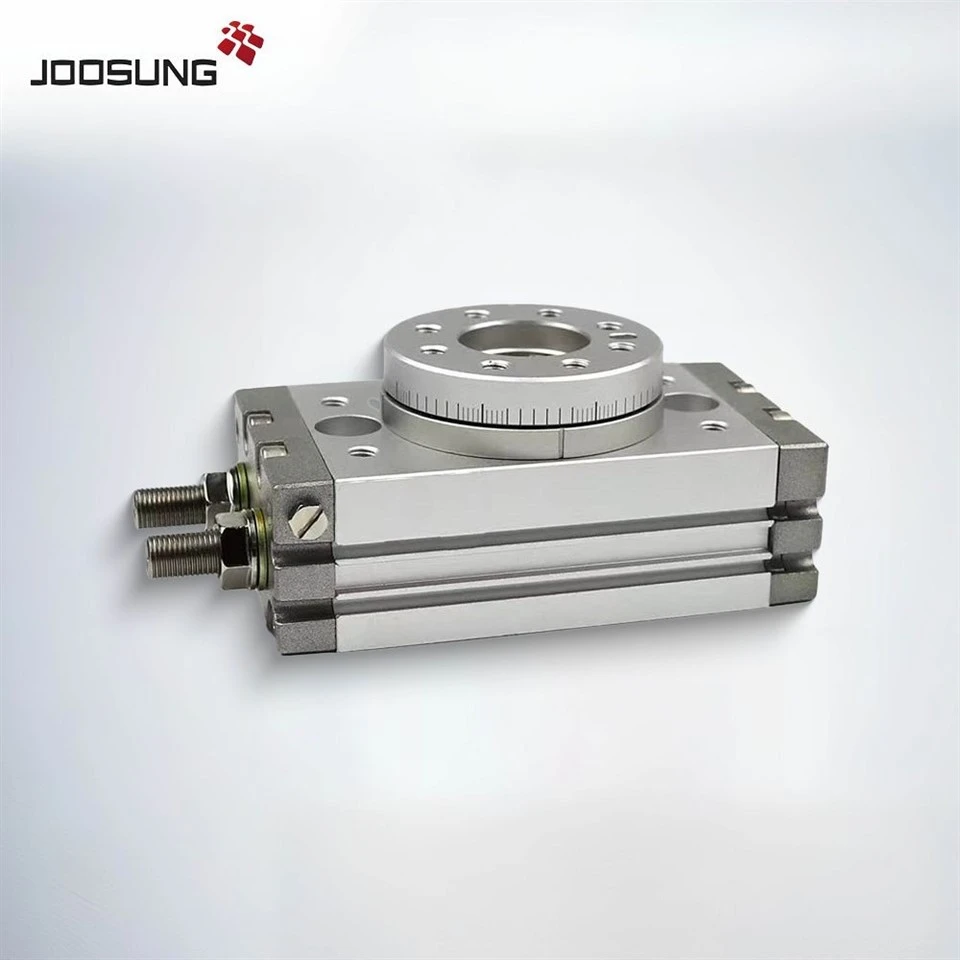

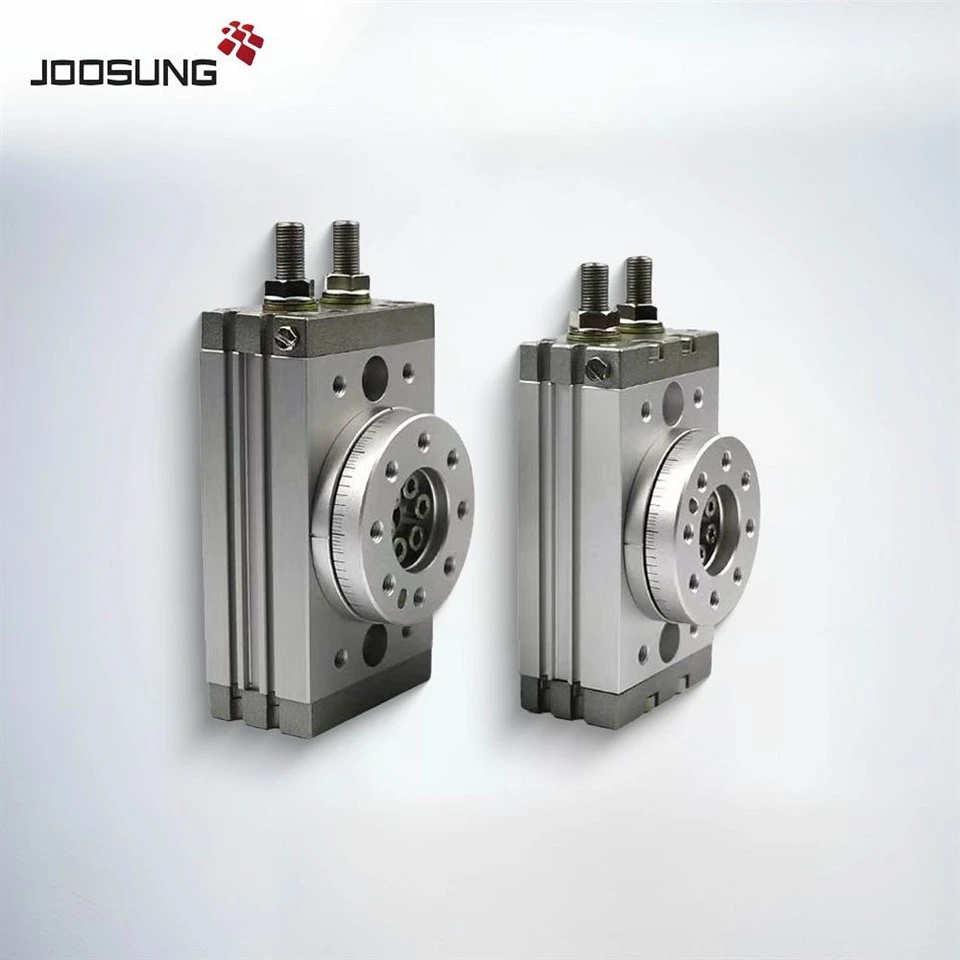

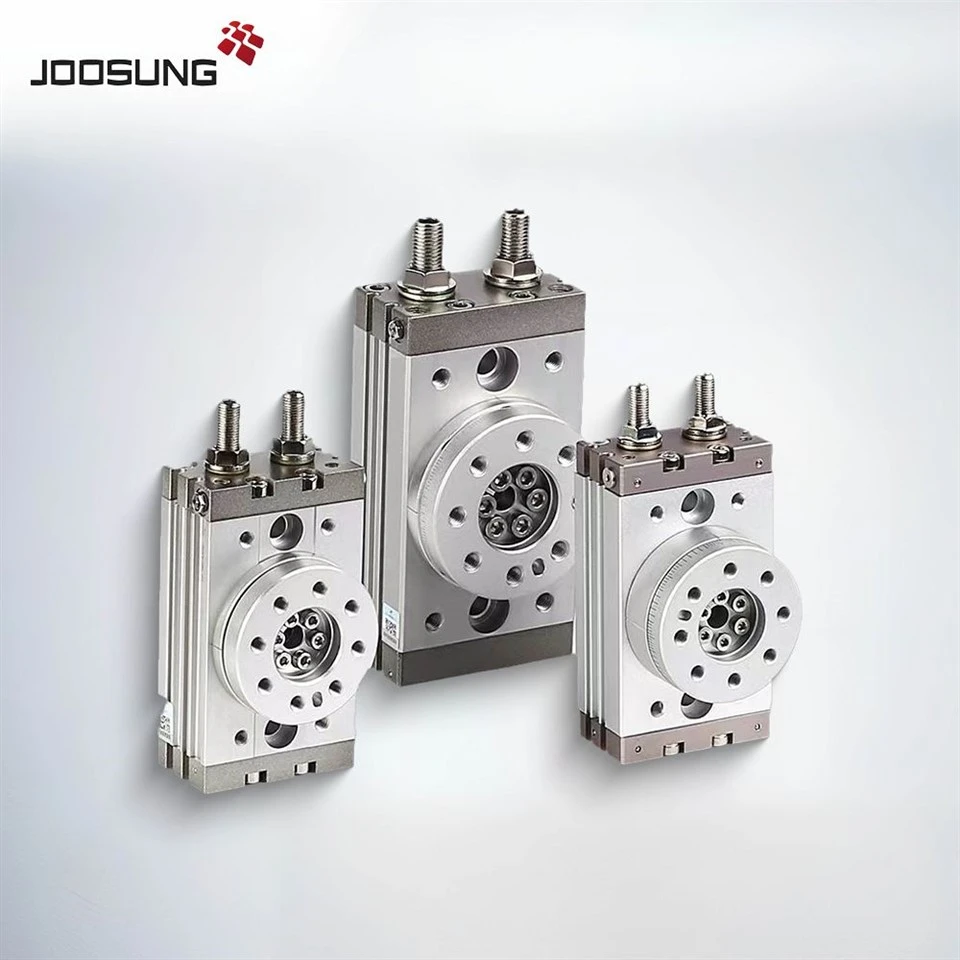

IlĊilindru tal-mejda li jdur tas-serje MSQhuwa kompatt, inġinerija bi preċiżjoniAttwatur li jdur pnewmatikuiddisinjat għalindiċjar, pick-and-post, tidwir, u li jduru applikazzjonijietF'ambjenti ta 'awtomazzjoni limitati fl-ispazju. Juża aMekkaniżmu tal-irkaptu fuq l-ixkaffa u l-pinionbi bearings ta 'gwida doppja biex tiżgurarotazzjoni preċiża, torque għolja, uKapaċità ta 'tagħbija eċċellenti.
Mibnija biWaqfiet ta 'aġġustament ta' l-angolu integrat(0 grad sa 190 grad aġġustabbli), is-serje MSQ tappoġġja kontroll preċiż ta 'rotazzjoni mingħajr il-ħtieġa ta' tappijiet esterni. IlDisinn tax-xaft vojtaJippermetti l-wajer jew it-tubi tal-passhrough, ideali għal effetturi finali mmuntati fuq il-gripper fir-robotika jew sistemi ta 'mozzjoni lineari.
|
Kif Tordna Ċilindru Pnewmatiku tas-Serje MSQB |
||
|
MSQB |
10 |
A |
|
Tip |
Daqs |
|
|
MSQA: Tip ta 'Preċiżjoni Għolja |
1,2,3,7,10,20,30,50 |
A: Bil-bolt ta 'aġġustament |
|
MSQB: Tip bażiku |
1,2,3,7,10,20,30,50,70,100,200 |
R: Bil-assorbitur ta 'xokk intern |
Ikseb kwotazzjoni għas-serje MSQB issa
Aġġorna s-sistema ta 'awtomazzjoni tiegħek mal -Serje MSQB Ċilindru Pnewmatiku li Jdur- Inġinerija għal rotazzjoni bla xkiel, preċiża u prestazzjoni kompatta.
Servizz OEM, kunsinna mgħaġġla, u appoġġ tekniku sħiħ disponibbli għall-klijenti globali.
Żur il-websajt tagħna:
www.joosungauto.com
Email: carson@joosungauto.com
WhatsApp: +86 153 9708 8192
#Msqb #rotaryactuator #rotatingpneumaticcylinder #compactrotarycylinder #industrialautomation #joosungauto #oempneumatics
|
Speċifikazzjoni |
||||||||
|
Bore (mm) |
10 |
20 |
30 |
50 |
70 |
100 |
200 |
|
|
Operazzjoni FULID |
Arja (mhux lub) |
|||||||
|
Operazzjoni |
Aġir doppju |
|||||||
|
Max.Operation |
Bil-kamin aġġustat ange |
1Mpa |
||||||
|
Bi hydraliccushion |
0.6MPa |
|||||||
|
PRESSJONI TAL-OPERAZZJONI |
0.1MPa |
|||||||
|
Temperatura ambjentali u fluwidu |
0 ~ 60 grad |
|||||||
|
Kuxxin |
Buffer tal-gomma (standard) / apparat tal-kuxxin hydralic (mhux obbligatorju) |
|||||||
|
Funzjoni |
Bil-kamin li jaġġusta l-angolu |
0.007J |
0.025J |
0.048J |
0.081J |
0.24J |
0.32J |
0.56J |
|
Bi hydraliccushion |
0.039J |
0.116J |
0.294J |
1.1J |
1.6J |
2.9J |
||
|
Firxa ta 'aġġustament ta' l-angolu |
0 ~ 190 grad |
|||||||
|
Angolu max.rotating |
190 grad |
|||||||
|
Rotazzjoni kostanti |
Bil-kamin aġġustat tal-angolu |
0.2 ~ 1.0s / 90 grad |
0.2 ~ 1.5s / 90 grad |
0.2 ~ 2.0s / 90 grad |
0.2 ~ 2.5s / 90 grad |
|||
|
Bi hydraliccushion |
0.2 ~ 0.7s / 90 grad |
0.2 ~ 1.0s / 90 grad |
||||||
|
Imtaqqab |
φ15 |
φ18 |
φ21 |
φ25 |
φ28 |
φ32 |
φ40 |
|
|
Daqs tal-port |
M5×0.8 |
RC1 / 8 |
||||||
|
Il-pressjoni ta 'max.Operation hija soġġetta għall-apparat massimu ta' apparat ta 'kuxxin idrawliku. |
||||||||
Vantaġġi Ewlenin tas-Serje MSQB Ċilindru Pnewmatiku li Jdur
IlSerje MSQB Ċilindru Pnewmatiku li JdurJipprovdi moviment li jdur bla xkiel u preċiż, adattat għal kompiti ta 'pożizzjonament awtomatizzati.
Disinn kompatt u ħafif jagħmelSerje MSQB Ċilindru Pnewmatiku li JdurFaċli biex tintegra f'tagħmir limitat fl-ispazju.
Angoli ta 'rotazzjoni aġġustabbli (eż., 90 grad, 180 grad, 270 grad) jippermettu kontroll tal-moviment flessibbli b'repetibilità għolja.
IlSerje MSQB Ċilindru Pnewmatiku li JdurJoffri immuntar dirett tat-tagħbija b'riġidità torsjonali għolja.
Attwatur li jdur tal-ħajja twila, ta 'ħajja twila ideali għal ambjenti ta' operazzjoni kontinwa.
Mudelli disponibbli:
MSQB-10A, MSQB-20A, MSQB-30A, MSQB-50A, MSQB-70A, MSQB-100A, MSQB-200a
MSQB-10R, MSQB-20R, MSQB-30r, MSQB-50R,MSQB-70R, MSQB-100R, MSQB-200R
