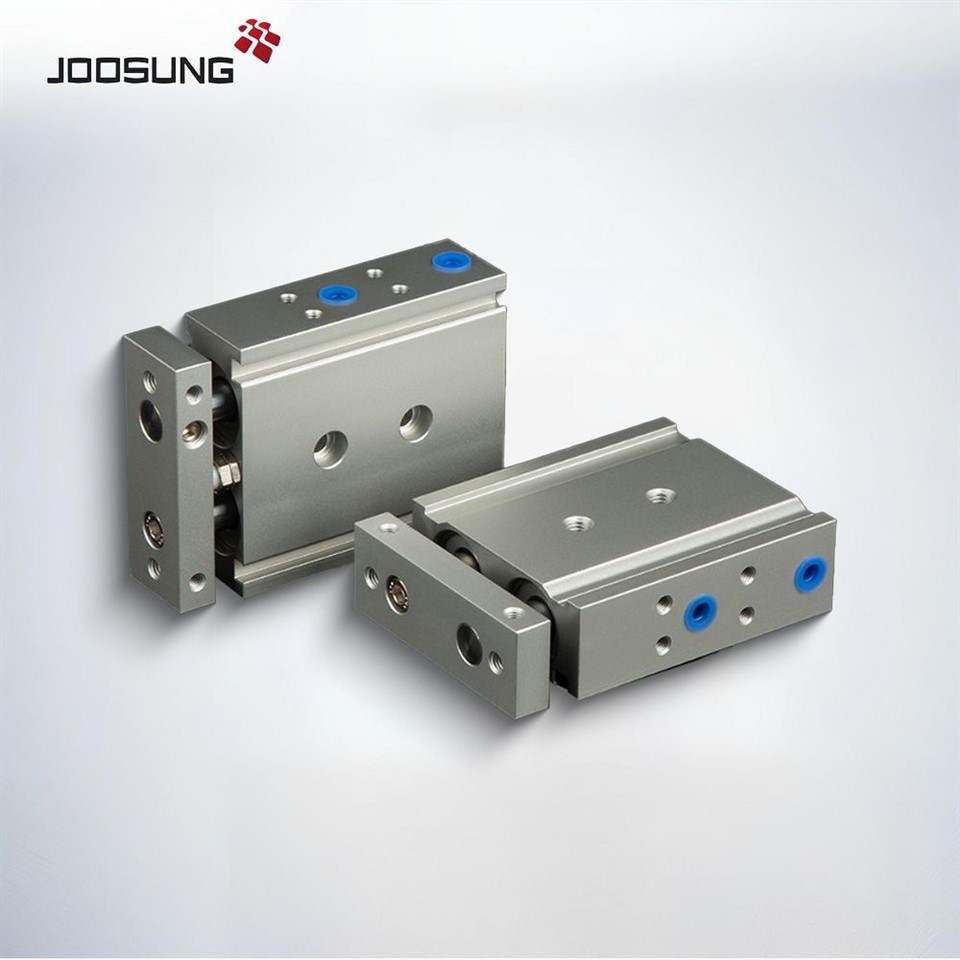

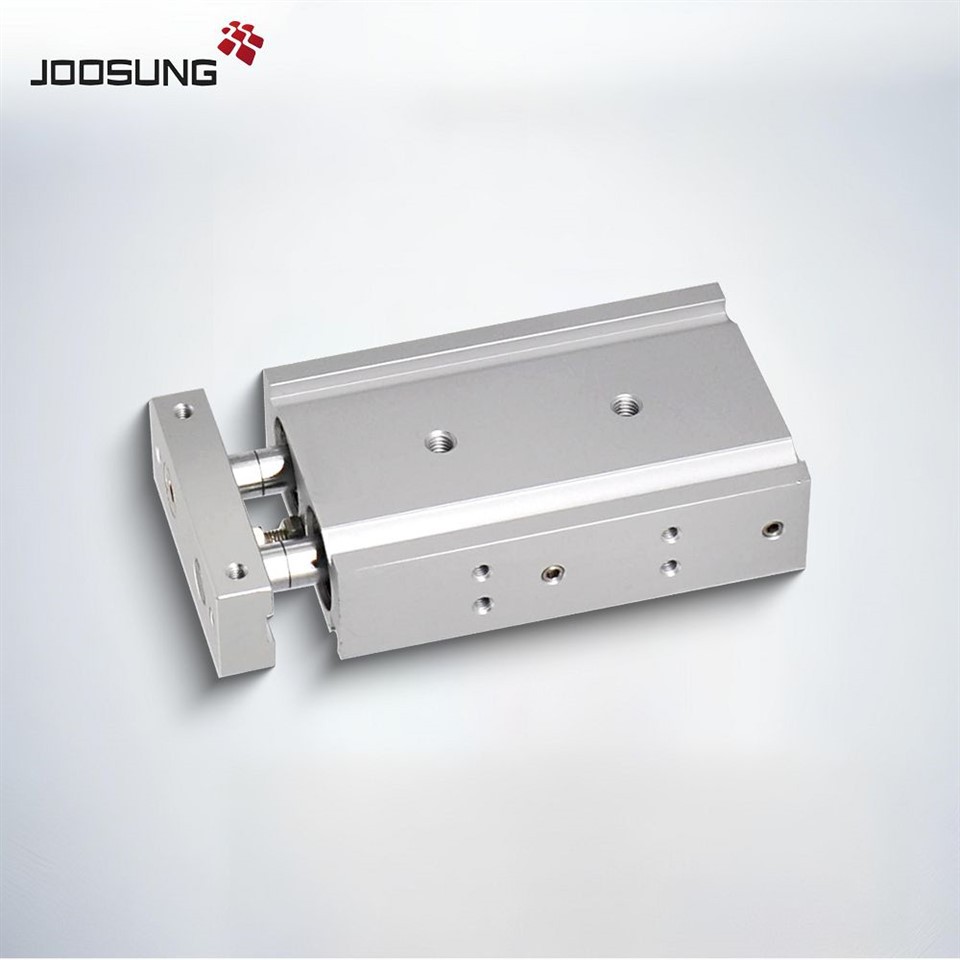

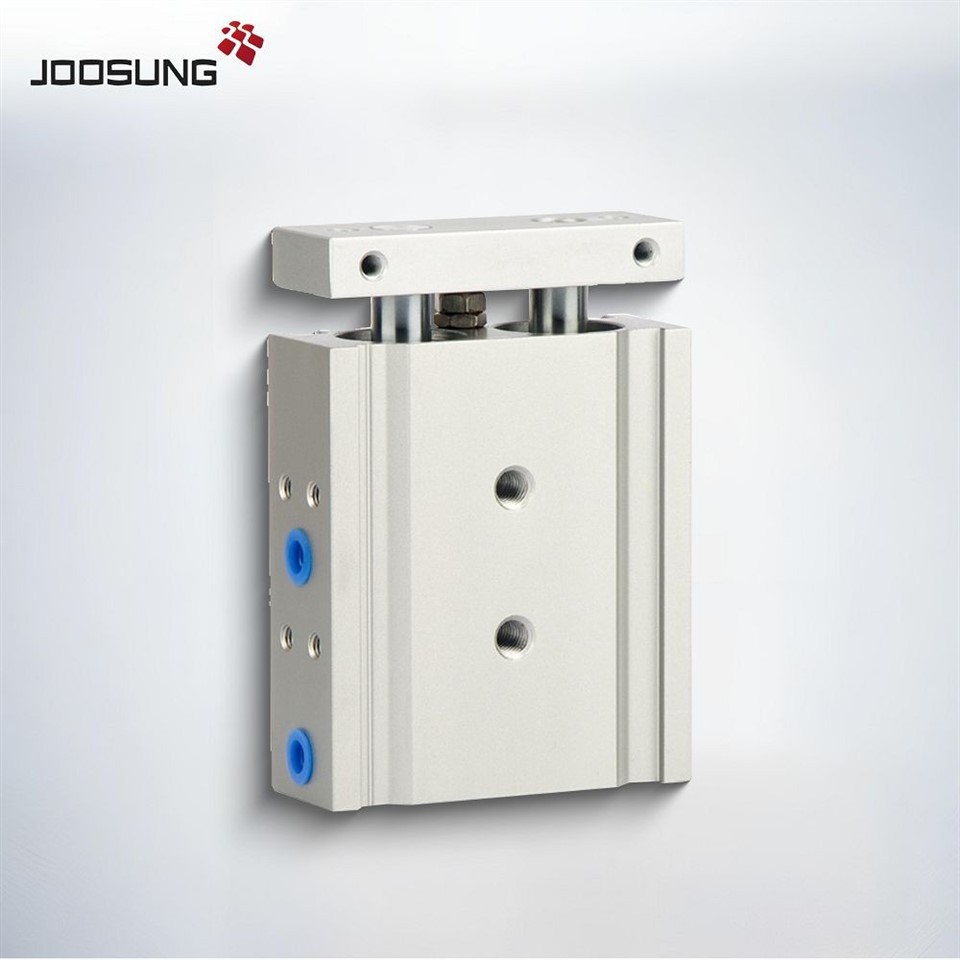

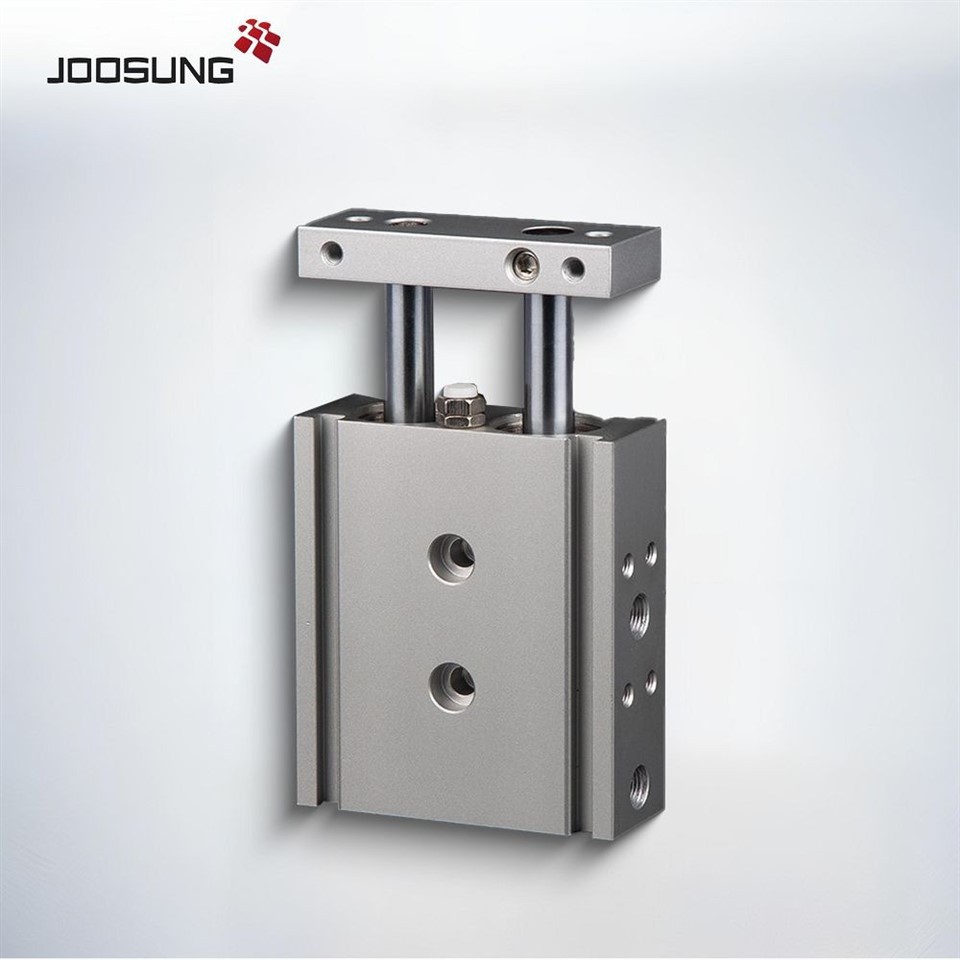

IlĊilindru Pnewmatiku tas-Serje CXSM Twin-Rodhuwa attwatur tal-arja kompatt u ggwidat iddisinjat għalMoviment lineari li ma jdurx bi stabbiltà u eżattezza għolja- Mgħammar bivireg tal-pistuni doppji u gwida lineari integrata, huwa ideali għal applikazzjonijiet li jeħtieġu moviment preċiż taħt tagħbijiet laterali jew offset.
Ma 'aKorp irqiq, li jiffranka l-ispazjuuMekkaniżmu kontra r-rotazzjoni, Ċilindri CXSM jintużaw ħafna fiLinji awtomatiċi ta 'assemblaġġ, magni pick-and-post, manifattura elettronika, u tagħmir tat-test- Id-disinn robust tagħhom jiżguraReżistenza mtejba tat-tagħbija tal-ġenbu ħajja ta 'servizz itwal f'operazzjonijiet ta' ċiklu għoli.
Skambjabbli għal kollox ma 'marki globali (eż., SMC CXSM), is-appoġġ taċ-ċilindri tagħnaPersonalizzazzjoni OEMGħat-tul tal-puplesija, l-għażliet tal-immuntar, u l-kompatibilità tas-sensuri.
|
Kif Tordna Ċilindru Pnewmatiku tas-Serje CXSM |
||||
|
Cxs |
M |
20 |
M |
-100 |
|
M: Slide Bearing |
6 |
Lub-Reatiiner |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Ball bushing |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Qed tfittex mozzjoni kompatta u ggwidata b'rendiment eċċellenti mhux ta 'rotazzjoni?
IlĊilindru Pnewmatiku tas-Serje CXSM Twin-Rodjagħti mozzjoni lineari affidabbli u preċiża għal bżonnijiet moderni ta 'awtomazzjoni.
Personalizzazzjoni OEM disponibbli
Kunsinna Mgħaġġla u Appoġġ għat-Tpinġijiet CAD
Ikkuntattjana issa għall-prezzijiet, id-dejta folji, u ordnijiet tal-kampjun!
|
Speċifikazzjoni |
|||||||
|
Bore (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Mezz tax-xogħol |
Arja |
||||||
|
Disinn tal-moviment |
Azzjoni doppja |
||||||
|
Reżistenza għall-pressjoni żgurata |
1.05MPA (10.7kgf / cm) |
||||||
|
Max.Pressure |
0.7MPa (7.1kgf / cm²) |
||||||
|
Min.Pressure |
0.15MPa |
0.1MPa |
0.05MPa |
||||
|
Firxa tat-temperatura operattiva |
5-+60 grad |
||||||
|
Kuxxin |
Iż-żewġ truf buffer |
||||||
|
Struttura |
Qawwa doppja |
||||||
|
Firxa ta 'puplesija aġġustabbli |
(Puplesija mill-ġdid) 0 ~ 5mm |
||||||
|
Bearing |
Slide Bearing / Ball Guide Bearing |
||||||
|
Preċiżjoni tal-virga tal-pistuni li ma jdurux |
Slide bearings |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Ballguide Bearing |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Daqs tal-port |
M5×0.8 |
G1/8" |
|||||
|
Mudell tas-Serje |
Mudelli disponibbli |
|
Serje CXSL6 |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
Serje CXSL10 |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-55, CXSL10-60 |
|
Serje CXSL16 |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-55 |
|
Serje CXSL20 |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-55, CXSL20-60 |
|
Serje CXSL25 |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-55. CXSL25-65, CXSL25-70, CXSL25-75, CXSL25-80 |
|
Serje CXSL32 |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-55 CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80 |
